كيف أقوم بتركيب أجزاء كهربائية على لوحة؟

مرحبًا يا من هناك! أنا مورد أجزاء كهربائية ، واليوم سأشارككم في كيفية تركيب قطع الغيار الكهربائية على لوحة. الأمر ليس صعبًا كما قد يبدو ، وسأمشي بك خلال العملية برمتها خطوة بخطوة.

1. التحضير

أول الأشياء أولاً ، يجب أن يكون لديك جميع أدواتك وقطع الغيار جاهزة. عادةً ما تتضمن الأدوات التي ستحتاجها تدريبات ومفكات (كلاهما مسطح - الرأس وفيليبس) ، وقطاعات الأسلاك ، ومقياس متعدد. أما بالنسبة للأجزاء الكهربائية ، فهذا يعتمد على مشروعك. على سبيل المثال ، قد يكون لديك أجهزة استشعار أو مفاتيح أو صمامات مغناطيسية.

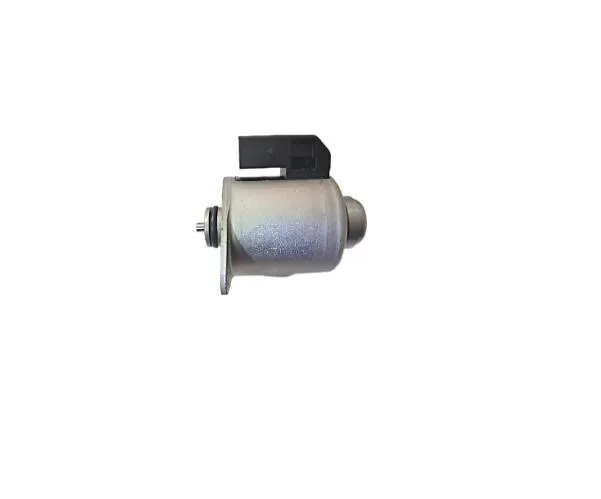

لنتحدث عن الأجزاء التي نوفرها. لدينا بعض الأشياء الرائعة حقًا ، مثلمستشعر درجة الحرارة DAF 1782431. هذا المستشعر دقيق للغاية ويمكن أن يساعدك حقًا في مراقبة درجة الحرارة في نظامك. واحد آخر هومستشعر DAF 2313444التي لديها مجموعة واسعة من التطبيقات. وإذا كنت بحاجة إلى صمام مغناطيسي ، تحقق منDAF1916689 الصمام المغناطيسي 1803518. انها موثوقة ومبنية لتدوم.

قبل البدء في التثبيت ، تأكد من أن لديك خطة واضحة. انظر إلى اللوحة واكتشف أين يذهب كل جزء. يمكنك رسم رسم بسيط على اللوحة لتمييز المواضع. سيوفر لك هذا الكثير من الوقت والصداع لاحقًا.

2. تصاعد المكونات الأساسية

بمجرد أن تخطط لكل شيء ، فقد حان الوقت لبدء تركيب المكونات الأساسية. عادة ، هذه هي الأجزاء الأكبر التي توفر أساسًا لبقية النظام. على سبيل المثال ، إذا كان لديك مربع تحكم ، فستحتاج إلى تثبيته أولاً.

استخدم التدريبات لصنع ثقوب في اللوحة وفقًا للثقوب المتصاعدة على المكون. تأكد من أن الثقوب هي الحجم المناسب للمسامير التي تستخدمها. ثم ، ضع المكون على اللوحة ومحاذاة الثقوب. أدخل البراغي وشدها مع مفك البراغي. ولكن لا تنتهي - شدها ، أو قد تتلف اللوحة أو المكون.

3. تثبيت أجهزة الاستشعار

تعد المستشعرات مهمة حقًا في نظام كهربائي حيث يمكنها اكتشاف أشياء مختلفة مثل درجة الحرارة أو الضغط أو الحركة. عند تثبيت أجهزة الاستشعار ، يجب أن تكون حذراً للغاية.

أولاً ، تحقق من تعليمات التثبيت التي تأتي مع المستشعر. بعض المستشعرات تحتاج إلى تركيب في اتجاه معين. على سبيل المثال ، ومستشعر درجة الحرارة DAF 1782431قد تحتاج إلى وضع في منطقة يمكن فيها قياس درجة الحرارة بدقة.

استخدم أجهزة التثبيت المناسبة لتوصيل المستشعر بالوحة. هذا يمكن أن يكون الأقواس أو المقاطع أو البراغي. بمجرد تركيبها ، قم بتوصيل الأسلاك وفقًا لمخطط الأسلاك. مزدوج - تحقق من الاتصالات للتأكد من عدم وجود أسلاك فضفاضة ، لأن هذا يمكن أن يتسبب في خلل المستشعر.

4. ربط الأسلاك

توصيل الأسلاك هو خطوة حاسمة. تحتاج إلى التأكد من أن الاتصالات آمنة وليس هناك دوائر قصيرة.

ابدأ بقطع الأسلاك إلى الطول الأيمن. استخدم قواطع الأسلاك لصنع تخفيضات نظيفة. ثم ، تجريد نهايات الأسلاك لفضح المعدن. يمكنك استخدام متجرد سلك لهذا الغرض.

عند توصيل الأسلاك بالمكونات ، اتبع مخطط الأسلاك بعناية. المكونات المختلفة لها متطلبات اتصال مختلفة. على سبيل المثال ، قد تحتوي بعض المستشعرات على أسلاك متعددة للطاقة والأرض والإشارة. تأكد من توصيل الأسلاك المناسبة بالمحطات الصحيحة.

بعد توصيل الأسلاك ، يمكنك استخدام روابط الأسلاك للحفاظ على تنظيمها. هذا سيجعل النظام بأكمله يبدو رائعًا ويمنع الأسلاك من التشابك.

5. مفاتيح التثبيت والمرحلات

يتم استخدام المفاتيح والمرحلات للتحكم في تدفق الكهرباء في النظام. تصاعدهم يشبه تصاعد المكونات الأخرى.

مرة أخرى ، قم بعمل ثقوب في لوحة الثقوب المتصاعدة على المفتاح أو التتابع. ضع المكون على اللوحة وقم بتأمينه بمسامير. ثم ، قم بتوصيل الأسلاك. عادةً ما تحتوي المفاتيح على اثنين أو أكثر من المحطتين للطاقة والتحميل. قد يكون للمرحلات أسلاك أكثر تعقيدًا ، ولكن طالما أنك تتبع المخطط ، يجب أن تكون على ما يرام.

6. اختبار النظام

بمجرد تثبيت جميع الأجزاء وتوصيل الأسلاك ، حان الوقت لاختبار النظام. استخدم مقياس متعدد للتحقق من الجهد واستمرارية الاتصالات.

قم بتشغيل الطاقة ومعرفة ما إذا كانت جميع المكونات تعمل بشكل صحيح. تحقق مما إذا كانت المستشعرات تعطي قراءات دقيقة ، تعمل المفاتيح بشكل صحيح ، وفتحت الصمامات المغناطيسية وتغلق كما ينبغي.

إذا وجدت أي مشاكل ، فلا داعي للذعر. مزدوج - تحقق من الاتصالات وتثبيت المكونات. في بعض الأحيان ، يمكن أن يسبب سلك فضفاض أو جزء مُثبّت في حدوث مشكلات.

7. الشيكات النهائية

بعد الاختبار ، قم بفحص نهائي للنظام بأكمله. تأكد من أن جميع البراغي ضيقة ، والأسلاك مضمونة بشكل صحيح ، ولا توجد أسلاك مكشوفة.

أيضا ، تحقق من أي علامات على ارتفاع درجة الحرارة أو ضوضاء غير عادية. إذا كان كل شيء يبدو جيدًا ويبدو جيدًا ، فعليك تركيب الأجزاء الكهربائية بنجاح على اللوحة.
