مرحبًا يا من هناك! باعتباري موردًا للأجزاء الكهربائية، رأيت بنفسي مدى أهمية قياس مقاومة الأجزاء الكهربائية بدقة. سواء كنت من عشاق الأعمال اليدوية، أو كهربائيًا محترفًا، أو شخصًا يعمل في بيئة التصنيع، فإن الحصول على قياسات مقاومة دقيقة يمكن أن يحدث فرقًا كبيرًا في أداء الأنظمة الكهربائية وسلامتها. في هذه التدوينة، سأشارك بعض النصائح والحيل حول كيفية قياس مقاومة الأجزاء الكهربائية بدقة.
لماذا يعتبر القياس الدقيق للمقاومة مهمًا؟
أولاً، دعونا نتحدث عن سبب أهمية القياس الدقيق للمقاومة. المقاومة هي خاصية أساسية للمكونات الكهربائية، وتؤثر على كيفية تدفق التيار عبر الدائرة. إذا كنت تعمل في مشروع حيث تكون قيم المقاومة حرجة، كما هو الحال في جهاز إلكتروني حساس أو نظام طاقة عالي الجهد، فإن أي خطأ بسيط في قياس المقاومة يمكن أن يؤدي إلى حدوث أعطال أو انخفاض الكفاءة أو حتى مخاطر على السلامة.
على سبيل المثال، إذا كنت تستبدل مقاومًا في دائرة كهربية وكان للمقاوم الجديد قيمة مقاومة مختلفة عن المقاومة الأصلية، فقد يؤدي ذلك إلى سحب الدائرة لتيار أكثر أو أقل من اللازم. قد يؤدي ذلك إلى إتلاف المكونات الأخرى في الدائرة أو يتسبب في توقف الجهاز عن العمل تمامًا.
أدوات لقياس المقاومة
الأداة الأكثر شيوعًا لقياس المقاومة هي المتر المتعدد. المتر المتعدد هو جهاز متعدد الاستخدامات يمكنه قياس الجهد والتيار والمقاومة. عندما يتعلق الأمر بقياس المقاومة، ستحتاج إلى ضبط جهاز القياس المتعدد على إعداد المقاومة (أوم).
هناك نوعان رئيسيان من أجهزة القياس المتعددة: التناظرية والرقمية. تستخدم أجهزة القياس التناظرية المتعددة إبرة للإشارة إلى القيمة المقاسة، بينما تعرض أجهزة القياس المتعددة الرقمية القيمة على شاشة رقمية. تعد أجهزة القياس الرقمية المتعددة بشكل عام أكثر دقة وأسهل في القراءة، لذا أنصح باستخدام واحدة.
التحضير للقياس
قبل البدء في قياس مقاومة الجزء الكهربائي، هناك بعض الأشياء التي يتعين عليك القيام بها لضمان الحصول على نتائج دقيقة.
- قم بإيقاف تشغيل الدائرة: هذا مهم للغاية. يجب ألا تقوم أبدًا بقياس مقاومة أحد المكونات أثناء تشغيل الدائرة. يمكن أن يتداخل الجهد الكهربي الموجود في الدائرة مع قياس المقاومة وقد يؤدي أيضًا إلى إتلاف جهاز القياس المتعدد الخاص بك. لذلك، تأكد من إيقاف تشغيل مصدر الطاقة وفصل الدائرة عن أي مصدر للطاقة.
- تحقق من المتر المتعدد: تأكد من أن جهاز القياس المتعدد الخاص بك يعمل بشكل صحيح. يمكنك القيام بذلك عن طريق اختباره على مقاوم معروف. إذا لم يُظهر جهاز القياس المتعدد قيمة المقاومة الصحيحة للمقاومة المعروفة، فقد يحتاج إلى معايرته أو إصلاحه.
- قم بتنظيف أسلاك المكونات: يمكن أن تؤدي الأوساخ والغبار والأكسدة الموجودة على أسلاك المكون الكهربائي إلى زيادة مقاومة التلامس وتؤثر على دقة القياس. استخدم قطعة قماش نظيفة أو فرشاة سلكية صغيرة لتنظيف الخيوط قبل إجراء القياس.
أخذ القياس
بمجرد الانتهاء من إعداد كل شيء، حان الوقت لقياس المقاومة.
- قم بتوصيل مجسات المتر المتعدد: اضبط جهاز القياس المتعدد على نطاق المقاومة المناسب. إذا لم تكن متأكدًا من النطاق الذي يجب استخدامه، فابدأ بالنطاق الأعلى ثم اضبطه على نطاق أقل إذا لزم الأمر. قم بتوصيل المسبار الأسود بمنفذ COM (المشترك) الموجود على جهاز القياس المتعدد والمسبار الأحمر بمنفذ VΩ (الجهد/المقاومة).
- ضع المجسات على المكون: قم بلمس المسابير على طرفي المكون الكهربائي. تأكد من أن المجسات على اتصال جيد مع العملاء المتوقعين. إذا كان الاتصال ضعيفًا، فستحصل على قياس غير دقيق.
- قراءة القياس: بمجرد وضع المجسات في مكانها، اقرأ قيمة المقاومة المعروضة على شاشة المقياس المتعدد. إذا كانت القيمة خارج النطاق أو عرضت الشاشة "OL" (تحميل زائد)، فستحتاج إلى ضبط النطاق على جهاز القياس المتعدد على إعداد أعلى.
القياس في الدائرة
في بعض الأحيان، قد تحتاج إلى قياس مقاومة أحد المكونات أثناء وجوده في الدائرة. قد يكون هذا الأمر صعبًا بعض الشيء لأن المكونات الأخرى في الدائرة يمكن أن تؤثر على القياس.
- عزل المكون: إذا أمكن، افصل أحد أسلاك المكون عن الدائرة. سيؤدي ذلك إلى عزل المكون ويسمح لك بقياس مقاومته دون تأثير المكونات الأخرى.
- استخدم صيغة المقاومة الموازية: إذا لم تتمكن من فصل المكون، فستحتاج إلى استخدام صيغة المقاومة المتوازية لحساب مقاومة المكون. صيغة حساب المقاومة الإجمالية (R_total) لمقاومتين (R1 و R2) على التوازي هي:
1/R_total = 1/R1 + 1/R2
يمكنك استخدام هذه الصيغة لحساب مقاومة المكون الذي تهتم به إذا كنت تعرف المقاومة الإجمالية للدائرة ومقاومة المكونات الأخرى.
التعامل مع تأثيرات درجة الحرارة
يمكن أن تتأثر المقاومة أيضًا بدرجة الحرارة. تتمتع معظم المكونات الكهربائية بمعامل درجة حرارة موجب، مما يعني أن مقاومتها تزداد مع ارتفاع درجة الحرارة.
للحصول على قياس دقيق للمقاومة، يجب عليك قياس المقاومة عند درجة حرارة تشغيل المكون. إذا كنت تقيس المقاومة في درجة حرارة الغرفة وسيعمل المكون عند درجة حرارة أعلى، فستحتاج إلى أخذ معامل درجة الحرارة في الاعتبار.
أمثلة على الأجزاء الكهربائية وقياس مقاومتها
دعونا نلقي نظرة على بعض الأجزاء الكهربائية المحددة وكيفية قياس مقاومتها.
- المقاومات: المقاومات هي المكونات الكهربائية الأكثر شيوعًا المستخدمة للتحكم في تدفق التيار في الدائرة. قياس مقاومة المقاوم أمر بسيط. فقط اتبع الخطوات التي ذكرتها أعلاه. تكون قيمة المقاومة الخاصة بمعظم المقاومات مطبوعة عليها، لذا يمكنك مقارنة قياسك بالقيمة المطبوعة. على سبيل المثال، إذا كان لديكفولفو 23162321المقاوم، قم بقياس مقاومته وتأكد من أنها ضمن نطاق التسامح المحدد من قبل الشركة المصنعة.
- المكثفات: المكثفات تخزن الطاقة الكهربائية . عند قياس مقاومة المكثف، ستلاحظ أن قيمة المقاومة ستتغير بمرور الوقت. وذلك لأن المكثف يشحن ويفرغ. لقياس مقاومة مكثف، يمكنك استخدام إعداد "الصمام الثنائي" أو "الاستمرارية" الموجود على جهاز القياس المتعدد الخاص بك. إذا كان المكثف يعمل بشكل صحيح، فيجب أن ترى موجة قصيرة من المقاومة المنخفضة تليها زيادة في المقاومة أثناء شحن المكثف.

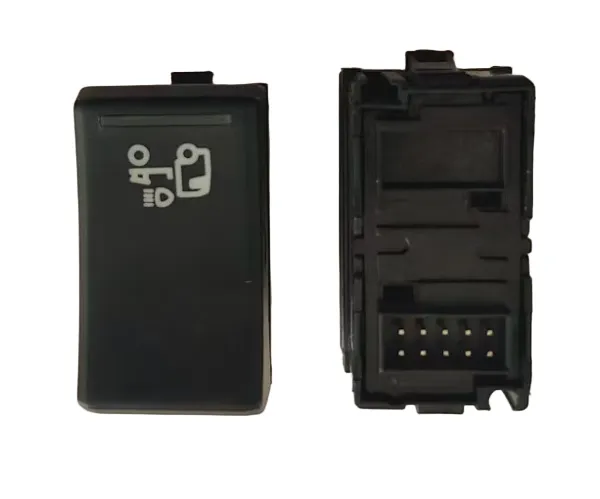

- مفاتيح: تستخدم المفاتيح لفتح وإغلاق الدوائر. لقياس مقاومة المفتاح، اضبط المقياس المتعدد على إعداد المقاومة وضع المسابير على طرفي المفتاح. عند إغلاق المفتاح، يجب أن تكون المقاومة قريبة من الصفر. عندما يكون المفتاح مفتوحًا، يجب أن تكون المقاومة عالية جدًا (لا نهائية بشكل مثالي). على سبيل المثال،فولفو 21211220 زر التحكميمكن اختبارها بهذه الطريقة.

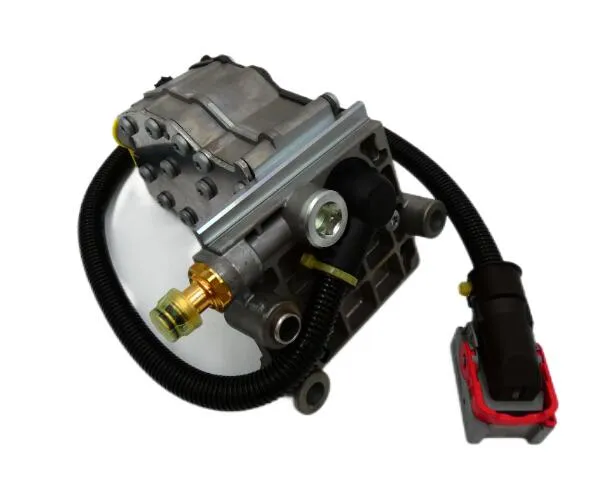

- المرحلات: المرحلات هي مفاتيح كهرومغناطيسية. لقياس مقاومة ملف التتابع، ضع المجسات على طرفي الملف. يجب أن تكون قيمة المقاومة ضمن النطاق المحدد من قبل الشركة المصنعة. إذا كنت تقوم بقياس نقاط التلامس الخاصة بالمرحل، فاتبع نفس الإجراء المتبع في المحول. الفولفو 24438826يمكن التحقق من التتابع بهذه الطريقة.
خاتمة
يعد قياس مقاومة الأجزاء الكهربائية بدقة مهارة أساسية لأي شخص يعمل في الأنظمة الكهربائية. باتباع النصائح والتقنيات التي شاركتها في منشور المدونة هذا، يمكنك التأكد من دقة قياساتك قدر الإمكان.
إذا كنت تبحث عن قطع كهربائية عالية الجودة في السوق، فنحن هنا لمساعدتك. نحن نقدم مجموعة واسعة من المكونات الكهربائية، بما في ذلك المقاومات والمكثفات والمفاتيح والمرحلات. سواء كنت تعمل في مشروع صغير يمكنك تنفيذه بنفسك أو تطبيق صناعي كبير، فلدينا الأجزاء التي تحتاج إليها.
إذا كانت لديك أي أسئلة حول منتجاتنا أو كنت بحاجة إلى مساعدة في قياس المقاومة أو أي مشكلات كهربائية أخرى، فلا تتردد في التواصل معنا. يسعدنا دائمًا مساعدتك في العثور على الأجزاء المناسبة لاحتياجاتك والتأكد من أدائها بأفضل حالاتها.
